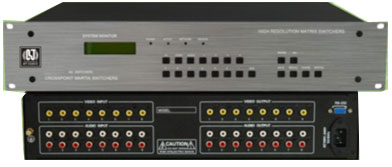

HT-AV0808

   產 品 說 明



產品描述:

  HT-AV8系列矩陣是專門為視、音頻信號的顯示切換而設計的高性能智能矩陣設備,用于將各路音視頻輸出通道中的任一通道上,主要應有盡用于廣播電視工程,電視教學、指揮控制中心等場合。
  本產品帶有斷電現現場切換記憶保護、LCD液晶顯示、音視頻同步或分離切換等功能,具備RS232通訊通訊接口,可以方便與電腦、遙控系統或各種遠端控制設備配合使用。

產品特性:

支持8路音視頻信號輸入,8路音視頻信號輸出,輸入、輸出端口采用RCA接口。

支持快速切換操作。

支持視頻信號類型有:復合視頻(信號)。

音頻信號類型有:立體聲,平衡或非平衡接法。

150MHz(-3dB),滿載的高帶寬。

具有掉電記憶功能帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能。

具有紅外遙控功能和RS232通信功能。

可機架安裝的2U金屬機箱。

采用可編程邏輯陳列電路,任意交互切換。

信號長距離傳輸失真補償技術。

內置國際通用電源。

技術參數:

視頻

增 益

0 dB

帶 寬

150MHz (-3dB),滿載,0 - 10MHz @ ±0.1dB,0 - 100Mhz @ ±0.6dB

多通道對一通道串擾和

-50dB @10 MHz,-40dB @100 MHz

微分相位I/0S

<1.28度,3.58MHz

微分相位誤差

0.1度, 3.58-4.43MHz

微分增益誤差

0.1%, 3.58-4.43MHz

最大傳輸延時

5nS(±1nS)

信號制式

NTSC3.58,NTSC4.43,PAL,SECAM

信號類型

復合視頻(信號)

視頻輸入

接 口

RCA母接口

最小/最大電平

模擬信號:0.5V ~ 2.0V p-p

阻 抗

75 Ω

回波損耗

<-30dB@5MHz

回波鎖相

0.3V—0.4Vp-p

最大直流偏置誤差

15mV

視頻輸出

接 口

RCA母接口

最小/最大電平

模擬信號:0.5V ~ 2.0V p-p

阻 抗

75 Ω

回波損耗

<-30dB@5MHz

直流補償

最大±5mV

轉換類型

垂直間隔

音頻信號

輸入/輸出接口

RCA接口

增 益

0 dB

頻率響應

20 Hz ~ 20 kHz,

總諧波失真 噪聲

0.03% @ 1 kHz(額定電壓下)

信噪比(S/N)

>90dB

立體聲分離度

>80dB @ 1 kHz

色度亮度干擾

<-80dB@1 kHz,滿載

共態抑制比(CMRR)

>75dB @: 20 Hz ~ 20 kHz

信號類型

立體聲

阻 抗

輸入:>10 kΩ,輸出:50 Ω

最大輸入電平

+19.5dBu

增益誤差

±0.1dB

最大輸出電平

+19.5dBu

控制種類

串行控制接口

RS-232, 9-針母D型接口

波特率與協議

波特率:9600,數據位:8位, 停止位:1,無奇偶校驗位

串行控制口結構

2 = TX, 3 = RX, 5 = GND

規格

電 源

100VAC ~ 240VAC, 50/60 Hz,國際自適應電源

溫 度

儲存、使用溫度: -20° ~ +70°C

濕 度

儲存、使用濕度:10% ~ 90%

機箱尺寸

485(L)X266(W)X90 (H) mm

產品重量

3.5kg
