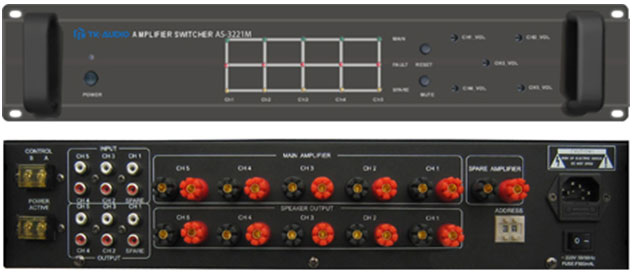

設備型號

AS-3221M

主通道組數

5組（CH1 ~ CH5）

備用通道

1個

通道切換能力

150V/20A,音頻信號

信號輸入口參數

0.775V (0 dB), 10k ohms(Ω),不平衡

信號輸出口參數

0.775V (0 dB), 10k ohms(Ω),不平衡  注:音量調至最大時

輸入檢測閥值

50mV,檢測時間常數20mS

輸出檢測閥值

100mV,檢測時間常數20mS

巡回檢測周期

20mS,巡回檢測30次

信號輸入口

InPUT（CH1 ~ CH5）

環接信號輸出口

OUTPUT（CH1 ~ CH5）

聯接主功放輸入口

INPUT（CH1 ~ CH5）

聯接備用功放輸入口

OUTPUT（SPARE）

聯接主功放輸出口

MAIN AMPLIFIER（CH1 ~ CH5）

聯接備用功放輸出口

SPARE AMPLIFIER

揚聲器接口

SPEAKER OUTPUT（CH1 ~ CH5）

功能控制

電源開關鍵一個,復位鍵一個,警音鍵一個，音量調節五個，設備地址設置開關一個（2位），聯機控制接口1個，短路電源激活口一個

指示燈

POWER, CH1 ~ CH5正常工作指示燈，CH1 ~ CH5故障狀態指示燈，CH1 ~ CH5切換狀態指示燈

保護

AC FUSE×0.5A×1

電源線

(3×0.5mm²)×1.5M  (標準)

電源

AC 220V ± 10% 50-60Hz

電源消耗

20~25W

機器尺寸

89(H)×483(W)×350(D) mm

包裝箱尺寸

145(H)×520(W)×435(D) mm

凈重

6.9kg

毛重

8.1kg
