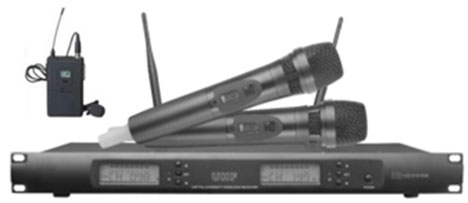

一、產品介紹：

（一）、功能介紹：

1、頻率范圍：740~790MHz；

2、通道數量：2個；

3、頻道數量：200個，可以多臺擴展使用，手持頻道通用；

4、疊機最少6臺，抗干擾能力強。

5、PLL鎖相環技術：頻率穩定度∠±100Hz；

6、發射功率高和低切換；

7、發射操作鎖定功能；

8、紅外線自動對頻；

9、多重噪聲靜噪自動控制；

10、兩通道Line混合輸出，XRL獨立輸出；

11、 發射LCD顯示頻道和電池電量；

12、發射電池低壓閃爍至1.6V自動關機；

13、接收各通道LCD分別顯示：頻率頻道、射頻強度、靜音、天線內部分極、及菜單內各指標調節內容；

14、接收機手動音量調節；

15、系統使用環境：溫度-20℃~+45℃，相對濕度85%；

16、工作距離：室內大于100米、室外300~450米；

（二）、產品電子技術指標介紹：

1、發射機工作頻率范圍：740MHz~790MHz；

2、發射射頻功率：≤30mW；

3、射頻調制噪聲：＜-65dBc；

4、射頻調制度：≤±75KHz；

5、系統接收靈敏度：-65~-105dBm可調；

6、系統音頻頻率響應：30Hz~18KHz±3db；

7、輸入信號強度凈空比：＞15db；

8、信噪比：∠-95db；

9、失真度：≤1%；

10、輸出信號幅度：LINE160mV，XLR12mV；（400Hz/20KHz）。

11、音頻隔離度：＞60db；

12、發射機工作電壓：3VDC；

13、發射機工作電流：150mAmin（5#AA1000MHA電池連續工作6小時）；

14、接收機電源：12VDC/1000mADC；

（三）、產品包裝規格：

1、接收機外型：標準1U；

2、整機外包裝規格：530*330*130mm；

二、產品功能及操作方法：

（一）接收機操作：

1、 頻道選擇：按上（或下）鍵選擇頻道（或頻率），按中鍵確認；

2、 紅外線對頻：按中鍵進入菜單第二項（PRG IR），按上（或下）鍵發射紅外線進行對頻，紅外線對頻距離在1米以?xún)冗M(jìn)行。對頻時接收到當前頻點的射頻信號，自動中止對頻，或15秒后自動中止對頻；

3、 靈敏度設置：按中鍵進入菜單第三項（SQELCH），按上（或下）鍵進入接收機的靈敏度設置，在強干擾和短距離使用時可將靈敏度在0dB到負45dB范圍內手動調節設置，按中鍵確認。

4、 頻率和頻道顯示的切換：按中鍵進入菜單第四項（DISPL），按上（或下）鍵進行切換，CHANNL顯示頻道，FREQ顯示頻率。按中鍵確認；

5、 音量調節：接收機背面手動調節音量；

6、 通道鎖定操作：按中鍵進入菜單第5項，按上（或下）鍵，OFF解除鎖定，ON鎖定，防止使用中誤操作，按中鍵確認。

7、 按中鍵菜單返回。

（二）手持麥克風操作：

1、麥克風射頻功率切換開關，H到L衰減7dbm左右,適用遠近使用距離切換，KTV置L位置使用，H是遠距離場合使用。

2、 手持功能鎖定，開關由OFF到ON鎖定手持操作，防止使用中誤操作。

3、紅外線對頻時對正接收機的紅外線發射窗口1米以?xún)冗M(jìn)行。

（三）腰包麥克風操作：

1、腰包麥克風有三個應用：一是將功能轉換開關置于上位置時（吉它開關在左位置）使用頭戴，二是將功能轉換開關置于中位置時（吉它開關在左位置）使用領夾；將功能轉換開關置于下位置（吉它開關在右位置）時使用吉它；

2、紅外線對頻時對正接收機的紅外線發射窗口1米以?xún)冗M(jìn)行。
