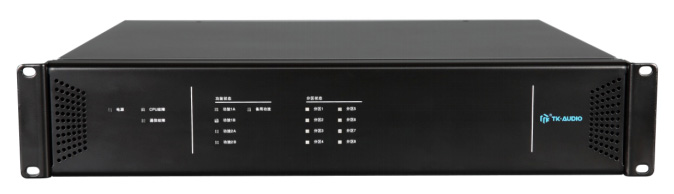

8分區擴展器是本系統的分區管理設備，用于擴展系統揚聲器線路數量及相關接口，監控其所連接設備工作狀態，并執行主控制單元的操作指令。8分區擴展器可以擴展8個揚聲器分區（16條揚聲器線路）、8個干接點輸入接口和8個干接點輸出接口，可連接外置功率放大器來驅動所有連接的揚聲器，并支持功率放大器備份功能。

產品特點

· 具有兩個音頻通道，可同時播放兩種音源；

· 可擴展8個揚聲器線路，每個揚聲器線路具有兩組輸出接口；

· 具有8個干接點輸入接口；

· 具有8個干接點輸出接口；

· 最多可連接4臺外部功率放大器和1臺備用功率放大器；

· 具有靈活的功放備份功能，一臺備用功放可以對一個可配置的設備組中所有功放進行備份；

· 具有故障檢測功能，能夠監控CPU故障、功率放大器或通信線路等故障；

· 兩個音頻通道輸出音量可獨立設置；

· 支持三線制和四線制音量控制器；

· 支持聯機工作和單機工作兩種模式；

· 具有一個線路輸入接口，可在單機模式或主控制單元CPU故障情況下使用；

· 具有直流電源輸出接口，可以為外部模塊供電，如音量控制器；

系統最多可擴展15臺8分區擴展器。

參  數	數  值
電源電壓	AC220-240V，50/60Hz
保險	T2AL 250V
電源消耗	35W
線路輸入
輸入信號	1V（0dBV）
輸入阻抗	10 KΩ
頻率響應	80Hz-18KHz，±3dB
信噪比	>80dB，A計權
音頻輸出
音頻輸出通道	通道1、通道2
輸出信號	1V（0dBV）
失真度	<0.1%
功放控制接口
通道數量	3個（通道1、通道2和備用功放）
輸出信號	2V
失真度	<0.1%
控制信號	自檢信號、功放故障信號和省電控制信號
揚聲器線路
輸出通道數	8路（具有A和B兩組輸出）
最大輸出負載功率	500W
觸發輸入/輸出
觸發輸入端口	8路通用輸入（可監控）
觸發輸出端口	8路通用輸出（NO、NC和COM）
輸出端最大工作電壓	AC 250V/DC 30V
輸出端最大工作電流	2.5A
其它指標
直流電源輸出	24V/1A
工作條件
環境濕度	< 95%，無凝結
工作溫度	-10°C~+55°C（14°F至+131°F）
存儲溫度	-40°C~+70°C（-40°F至+158°F）
規格
產品尺寸（寬×高×深）	483.4 mm×88 mm ×403 mm
包裝箱尺寸（寬×高×深）	580mm×235mm ×552mm
凈重	7.6Kg
毛重	10.4Kg
